鋰電行業解決方案
Solutions for the lithium battery industry
Solutions for the lithium battery industry
銅箔、鋁箔檢測應用
應用簡介說明：銅鋁箔表面缺陷CCD檢測系統，采用CCD對極片表面進行實時拍照，實現表面瑕疵檢測并生成對應生產報告。
1、檢測項目：
瑕疵外觀檢測（針孔、孔洞、起皺、刮傷、壓傷、劃痕、亮點、亮斑、 輥印、線條、破邊、端面毛刺、翹邊、斜紋等）
2、選配內容：
①瑕疵噴墨打標系統
②AI識別
1、檢測項目：
瑕疵外觀檢測（針孔、孔洞、起皺、刮傷、壓傷、劃痕、亮點、亮斑、 輥印、線條、破邊、端面毛刺、翹邊、斜紋等）
2、選配內容：
①瑕疵噴墨打標系統
②AI識別

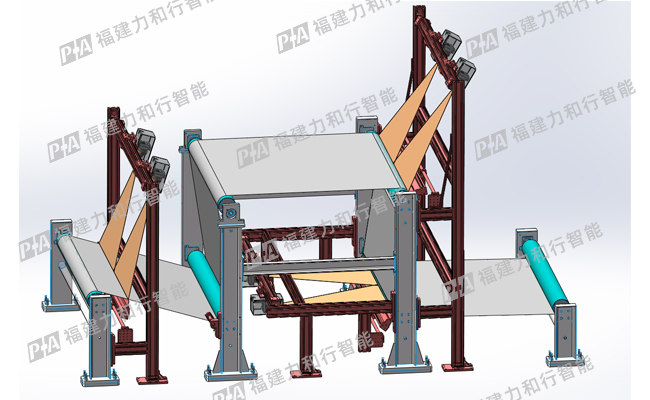

產品圖：

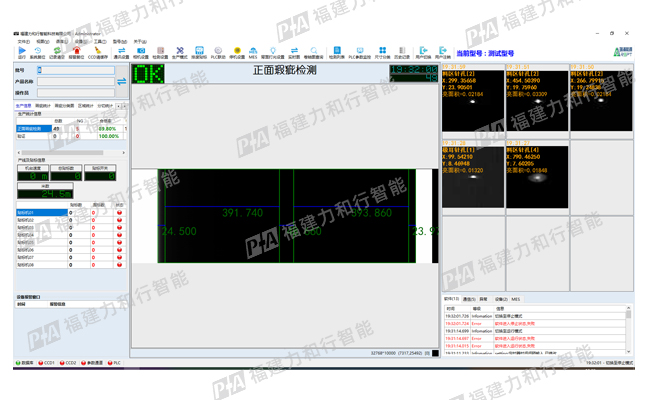

檢測畫面：
技術參數：
| 輥面寬度 | 1000mm | 1600mm |
| 箔材寬度 | MAX：900mm | MAX：1500mm |
| CCD視野 | 1000mm | 1600mm |
| 相機配置 | 6個16 | 12個16K |
| 涂布工藝 | 銅箔、鋁箔 | |
| 檢測速度 | 120m/min | |
| 針孔檢測精度 | 20um | |
| 表面外觀精度 | 50um | |
